一直在装无线网卡,对PCMCIA和ExpressCard都分得比较清楚,但是今天装了两台笔记本,遇到了直角缺口形状接口的,虽然ExpressCard能插进去,但是为什么还要这样设计呢?记下了客户的笔记本型号,回来网上一查,还是没有,最后下载了用户笔记本型号的说明书,看了半天,才知道那个接口叫NEW CARD,但是有是什么呢?网上搜索一番,得到了如下结论:
首先来说说PCMCIA和ExpressCard
PCMCIA接口 使用PCI总线和系统连接,最高速度133Mbps,分为Type I、Type II、Type III三种规格,除了在厚度上有所差异之外,又可细分为16-Bit运作模式的PCMCIA以及32-Bits的「CardBus」规格,旧一些的本本(迅驰2代之前,和部分迅驰三代机型,包括天逸F30、F40)都配备了Type II兼容的PCMCIA接口。
ExpressCard接口 使用PCIE和USB2.0和系统连接,使用USB时理论速度为480Mbps,使用PCIE总线时,速度可以高达2.5Gbps。规格上分为「ExpressCard/54」和「ExpressCard/34」两种,和PCMCIA卡相比,长度明显的变短,缩短了大约10mm左右,厚度也从PCMCIA的3种规格,一律修改为5mm。

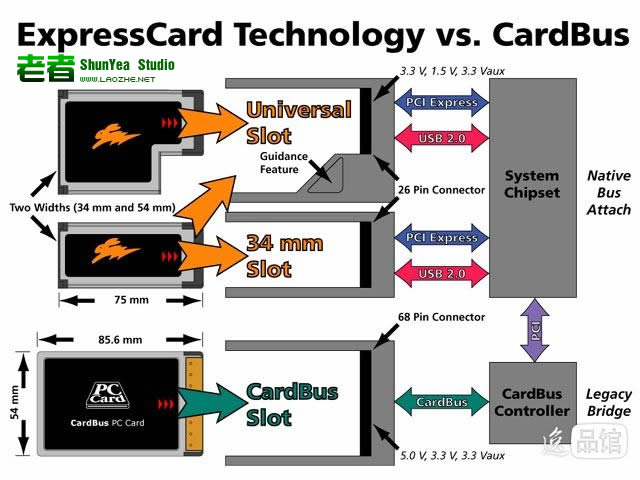

PCMCIA和ExpressCard总线接口对比:

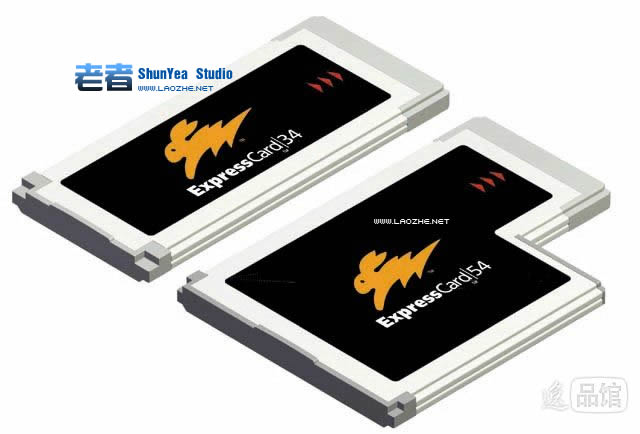

ExpressCard:

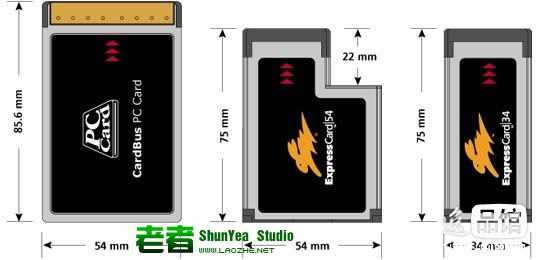

PCMCIA和ExpressCard外观对比:

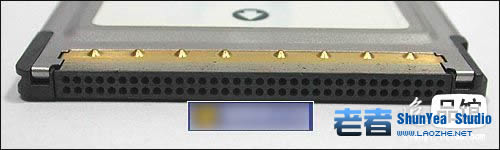

PCMCIA接口特写:

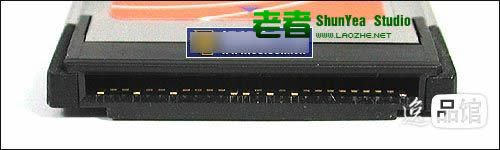

ExpressCard接口特写:
PCMCIA转ExpressCard的接口设备:
为了照顾老旧设备ExpressCard可以通过转换专用转器 转接为PCMCIA,不过及其浪费空间,影响使用。
